RTDS Y TERMOPARES

La termocupla es una herramienta de medición de temperatura muy útil y de amplio despliegue que normalmente se utiliza en una extensa gama de entornos dentro de una planta de proceso.

TER IDT INDUSTRIAL

  • Elemento de platino de alta precisión (Pt100)
  • Caja de conexión de aluminio liviana
  • Estándar de señal de salida de 2 cables de 4-20 mA
  • Material de la funda de acero inoxidable 316
  • Caja con clasificación IP54 o ATEX disponible
  • Sensores multipunto y de montaje en superficie disponibles
  • Disponible con o sin termopozos de acero inoxidable 316
  • 5 años de garantía

Refinerías, plantas petroquímicas, procesos de conversión de gas a líquido (GTL), tanques de almacenamiento, centrales eléctricas, plantas de producción de papel, hornos, alimentos y bebidas, etc.

Ir a la tienda
Solicitar Asesoría
CabezaAluminio (estándar) o acero inoxidable.
ElementoPlatino 100 ohmios Clase A según IEC 751
Señal de salida2 cables 4-20 mA (estándar), también disponible con transmisor
Exactitud±0,15 °C a 0 °C
Rango de temperatura-328 °F a 1022 °F (-20 °C a 550 °C)
Material de extensiónAcero al carbono galvanizado o 316 SS
Material de la fundaAcero inoxidable 316
Clasificación de presión7000 psi (48 263 kPa) máximo
Conexión de proceso1/2″ NPTM (3/4″ NPTM con pozo)
Conexión de conducto1/2″ NPTF
Clasificación del recintoIP54 o ATEX

TER IDT INDUSTRIAL

TERMOPAR INDUSTRIAL

  • Sensores de termopar tipo J y K que ofrecen un amplio rango de temperatura; otros tipos disponibles a pedido
  • Caja de conexión de aluminio ligera
  • Conexiones de terminales estándar
  • Material de la funda: acero inoxidable 316
  • Carcasa con clasificación IP54 o ATEX disponible
  • Sensores multipunto y de montaje en superficie disponibles
  • Disponible con o sin termopozos de acero inoxidable 316
  • 5 años de garantía

Refinerías, plantas petroquímicas, procesos de conversión de gas a líquido (GTL), tanques de almacenamiento, procesos de polietileno de baja densidad,centrales eléctricas, plantas de producción de papel, hornos, alimentos y bebidas, etc.

Ir a la tienda
Solicitar Asesoría
CabezaAluminio (estándar) o acero inoxidable.
ElementoPlatino 100 ohmios Clase A según IEC 751
Señal de salida2 cables 4-20 mA (estándar), también disponible con transmisor
Exactitud±0,15 °C a 0 °C
Rango de temperatura-328 °F a 1022 °F (-20 °C a 550 °C)
Material de extensiónAcero al carbono galvanizado o 316 SS
Material de la fundaAcero inoxidable 316
Clasificación de presión7000 psi (48 263 kPa) máximo
Conexión de proceso1/2″ NPTM (3/4″ NPTM con pozo)
Conexión de conducto1/2″ NPTF
Clasificación del recintoIP54 o ATEX

TERMOPAR INDUSTRIAL

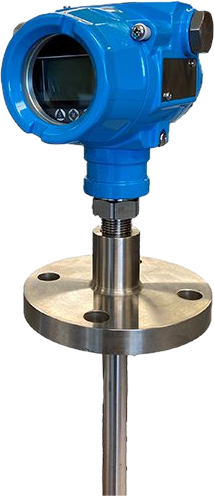

TRANSMISOR DE TEMPERATURA INTELIGENTE A PRUEBA DE EXPLOSIONES WINSMART™ TY52

  • Transmisor de temperatura integrado con transmisor de señalización ASIC
  • Transmisor de temperatura inteligente a prueba de explosiones para áreas peligrosas
  • Rango de medición de -50 a 400 °C (-58/752 °F)
  • 0,5% de precisión
  • Control de 3 botones fáciles de operar.
  • Comunicaciones HART® o Modbus disponibles
  • Opción de bajo consumo disponible
  • Función de puesta a cero para una calibración de campo segura
  • 5 años de garantía

El TY52 se puede utilizar e instalar en cualquier lugar donde se requiera medir la temperatura. Desde instalaciones de petróleo y gas hasta generación de energía, este producto tiene un diseño resistente y está equipado con protocolos de comunicación para satisfacer todos sus requisitos diarios.

Ir a la tienda
Solicitar Asesoría
Señal de salida4/20 mA, 2 hilos/V = 10,5-30 V CC
4/20 mA + HART, 2 hilos/V = 16,5-55 V CC
1/5 V CC, 3 hilos/V = ​​12-30 V CC
Modbus, 4 hilos / V = ​​​​12-32 V CC
Tipo de sensorPT100 RTD
Rango de medición-50 a 400 °C (-58/752 °F)
Pantalla LCD Pantalla LCD (estándar) o sin pantalla LCD (opcional)
Exactitud0,5% de precisión
Estabilidad0,05% o 0,1 °C/año
Rango de temperaturaEn funcionamiento: -40/85 °C (con pantalla -20/70 °C), -40/185 °F (sin pantalla -4/158 °F)
Almacenamiento: -40/100 °C (con pantalla -20/ 70 °C), -40/212 °F (sin pantalla -4/158 °F)
Humedad de trabajo 0-95%
Conexión de presión1/2” NPTM, 1/2 GM o con novia
AlojamientoCarcasa robusta de aluminio fundido a presión, pintada de azul.
Partes mojadasAcero inoxidable 316, acero inoxidable 304
Consumo de energía= 500 mW a 24 VCC, 20,8 mA (LCD); </= 493 mW a 24 VCC, 20,55 mA (sin LCD)
Hora de despertar6 segundos
Vibración4 g, 2…100 Hz
según IEC 60068-2-6
Unidades de temperatura disponiblesCelsius ( o C), Fahrenheit ( o F)
Clase de protecciónProtección contra EMI, ESD, RFI, polaridad inversa; protección contra sobretensiones IEC1000-4-5
AprobacionesClase I, División 1, Grupos A, B, C y D, T6… T1Clase I, División 2, Grupos A, B, C y D, T4…T1 Clase II, División 1, Grupos E, F y G, T80°C… T400°CClase III
Clase de protecciónIP66

INSTRUCCIONES MANUAL DE UASO

TRANSMISOR DE TEMPERATURA INTELIGENTE A PRUEBA DE EXPLOSIONES WINSMART™ TY52
