BOMBAS ADICIONALES DE 2″ (51 MM)
Las bombas neumáticas de doble diafragma ( AODD ) de 2″ (51 mm) de Versamatic están disponibles en diseños con abrazaderas o atornillados.
Las bombas AODD de 2″ (51 mm), la categoría de bombas más vendida de Versamatic durante décadas, brindan un alto caudal y, al mismo tiempo, ofrecen portabilidad. Esta bomba utilitaria definitiva le brinda flexibilidad, movilidad y confiabilidad. La bomba AODD de 2″ utiliza un sistema de válvula de aire patentado para proporcionar Rendimiento sin bloqueo y sin lubricante.

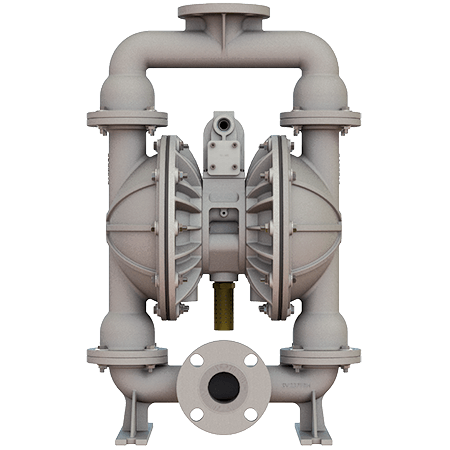

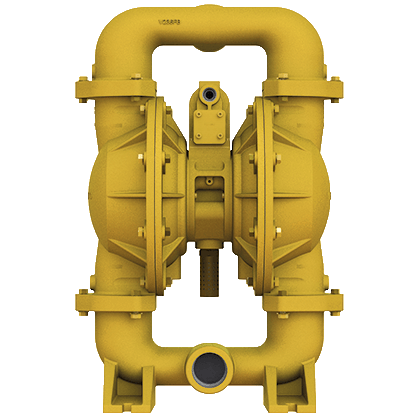

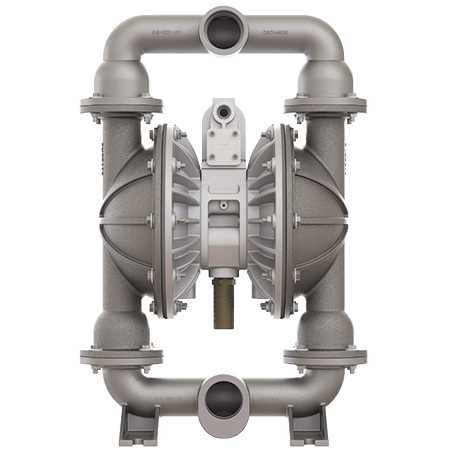

METAL ATORNILLADO DE 2″ (51 MM)
Ofreciendo un diseño atornillado robusto y sin fugas, la bomba de doble diafragma accionada por aire (AODD) metálica atornillada de 2″ (51 mm) de Versamatic está diseñada para sellar de forma segura cuando se bombean productos químicos agresivos. La bomba AODD de 2″ ofrece una combinación ideal de flujo, tamaño y portabilidad en comparación con otros modelos de bomba , con un caudal máximo de 163 gpm (617 lpm). Como bomba de diafragma ATEX, cumple con los requisitos de cumplimiento para su uso en entornos potencialmente peligrosos , incluida la minería.
El 2″ está disponible en los siguientes materiales:
- Aluminio
- Acero inoxidable
- Aleación C
ATEX significa atmósferas explosivas y es un acrónimo de la norma establecida por el Parlamento Europeo y el Consejo de la Unión Europea. Está reconocido en toda la comunidad europea como el estándar de seguridad para equipos utilizados en entornos potencialmente explosivos.
Bombas ATEX: condiciones para un uso seguro
- Las bombas que cumplen con ATEX son adecuadas para su uso en atmósferas explosivas cuando el equipo está conectado a tierra adecuadamente de acuerdo con los códigos eléctricos locales.
- Las bombas conductoras de polipropileno, acetal conductor o fluoruro de polivinilideno conductor (PVDF) no deben instalarse en aplicaciones donde las bombas puedan estar sujetas a aceite, grasas y líquidos hidráulicos.
- Cuando se operan bombas equipadas con diafragmas no conductores que exceden el área proyectada máxima permitida, se deben aplicar los siguientes métodos:
- El equipo siempre se utiliza para transferir fluidos eléctricamente conductores.
- Se evita que un entorno explosivo entre en las partes internas de la bomba (es decir, funcionamiento en seco)
Versamatic ofrece la seguridad del cumplimiento de ATEX en los estilos y materiales de bombas que exige el mundo.
Aluminio
| Tasa de flujo | 0-163 gpm (617 lpm) |
| Tamaño del puerto Descarga de succión | 2″ NPT 2″ NPT |
| Entrada de aire | ½” NPT |
| Escape de aire | 1″ NPT |
| Elevación por succión Seco Húmedo | 18′ (5,5 m) 32′ (9,8 m) |
| Tamaño máximo de sólido (diámetro) | 7 ⁄ 16 ” (11,1 mm) |
| Nivel máximo de ruido | 92dB(A) |
| Peso de envío Aluminio | 81 libras (36,7 kg) |
TABLAS DE RENDIMIENTO DE ALUMINIO
Acero inoxidable
| Tasa de flujo | 0-160 gpm (606 lpm) |
| Tamaño del puerto Descarga de succión | Brida ANSI de 2″ (compatible con DIN) Brida ANSI de 2″ (compatible con DIN) |
| Entrada de aire | ½” NPT |
| Escape de aire | 1″ NPT |
| Elevación por succión Seco Húmedo | 14′ (4,3 m) 30′ (9,1 m) |
| Tamaño máximo de sólido (diámetro) | ¼” (6 mm) |
| Nivel máximo de ruido | 94dB(A) |
| Pesos de envío inoxidable | 114 libras (51,7 kg) |
TABLA DE RENDIMIENTOS ACERO INOXIDABLE
- Metal atornillado de 2″ | Hoja de datos de aluminio ATEX
- Metal atornillado de 2″ | Manual de funcionamiento y servicio de aluminio ATEX
- Metal atornillado de 2″ | Hoja de datos de acero inoxidable/aleación C/hierro fundido ATEX
- Metal atornillado de 2″ | Manual de servicio y funcionamiento de acero inoxidable/aleación C/hierro fundido ATEX

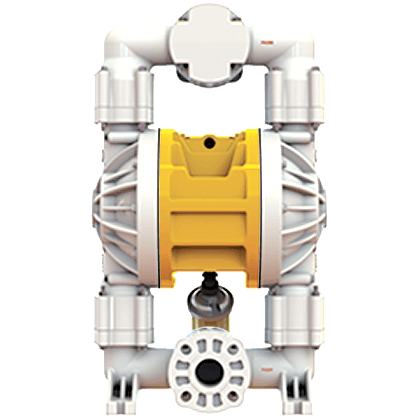

PLÁSTICO ATORNILLADO DE 2″ (51 MM)
La construcción robusta y sin fugas de la bomba de doble diafragma accionada por aire (AODD) de plástico atornillada de 2″ (51 mm) de Versamatic tiene un caudal máximo de 192 gpm (727 lpm) para un rendimiento de bombeo óptimo. Algunas de las características de este AODD La bomba incluye:
- Excelente caudal
- Múltiples configuraciones de puertos para flexibilidad de instalación
- Resistencia química superior
- Construcción ligera
- Autocebante
- Fiabilidad de encendido/apagado
- Sin congelación, sin estancamiento
Las bombas AODD de plástico atornilladas de 2″ están hechas de polipropileno y fluoruro de polivinilideno (PVDF). Conocido por su moderada resistencia a la tracción y a la flexión, el polipropileno es un polímero termoplástico que resiste ácidos y álcalis fuertes. El PVDF es un fluoroplástico duradero con excelente resistencia química y alta resistencia a la tracción. y resistencia al impacto. El PVDF es más adecuado para aplicaciones UV.
La bomba de 2″ de Versamatic es la solución ideal para aplicaciones donde se mueven productos químicos agresivos. Estas bombas cuentan con componentes que reducen el desgaste y materiales resistentes a productos químicos que mejoran aún más el costo total de propiedad.
Como fabricante de bombas AODD, Versamatic se compromete a facilitar el bombeo desde la selección del producto hasta la instalación y más.
| Tasa de flujo | 0-192 gpm (727 lpm) |
| Tamaño del puerto Descarga de succión | Brida ANSI/DIN #50 de 2″ Brida ANSI/DIN #50 de 2″ |
| Entrada de aire | ½” NPTF |
| Escape de aire | NPTF de ¾” |
| Elevación de succión (seca) Caucho PTFE | 20′ (6,10 m) 10′ (3,05 m) |
| Tamaño máximo de sólido (diámetro) | ¼” (6 mm) |
| Peso de envío Polipropileno PVDF | 67 libras (30 kg) 93 libras (42 kg) |
TABLA DE RENDIMIENTO
METAL CON ABRAZADERA DE 2″ (51 MM)
Durante décadas, este estilo clásico ofrece un diseño de sujeción simple, lo que facilita el bombeo. Con más de un millón de unidades instaladas en todo el mundo, el diseño confiable de la bomba ATEX de metal con abrazadera de 2″ presenta un caudal máximo de 185 gpm (700 lpm). Esta bomba neumática de doble diafragma (AODD) que cumple con ATEX es adecuada para su uso en Entornos potencialmente peligrosos cuando el equipo está correctamente conectado a tierra. Esta bomba es dimensionalmente intercambiable con la serie Wilden 8 con abrazadera.
Beneficios de seguridad de la bomba de diafragma ATEX
- Totalmente conectable a tierra
- Sin componentes de hardware metálicos aislados
- Materiales de construcción eléctricamente conductores.
- Las descargas electrostáticas se disipan en una trayectoria de corriente continua a través de la bomba hasta una tierra natural (traducción: conectable a tierra)
| Tasa de flujo | 0-185 gpm (700 lpm) |
| Tamaño del puerto Descarga de succión | 2” NPT 2” NPT |
| Entrada de aire | ½” NPT |
| Escape de aire | 1″ NPT |
| Elevación por succión Seco Húmedo | 17′ (5,2 m) 32′ (9,8 m) |
| Tamaño máximo de sólido (diámetro) | ¼” (6,4 mm) |
| Nivel máximo de ruido | 96dB(A) |
| Peso de envío Aluminio Hierro fundido Inoxidable ** Centro de acero inoxidable agregar | 65 libras (29,5 kg) 113 libras (51,3 kg) 106 libras (48,1 kg) 31 libras (14,1 kg) |
TABLA DE RENDIMIENTO
