Transmisores de Presión

Los transmisores de presión de Winters son instrumentos que permiten medir la presión (relativa, absoluta o diferencial) de fluidos y gases en todo tipo de procesos y aplicaciones industriales.

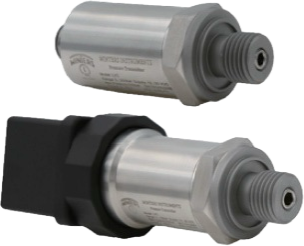

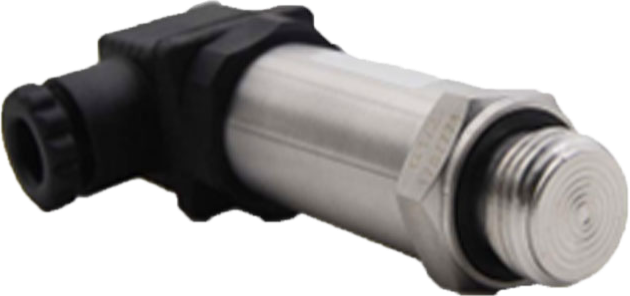

TRANSMISOR DE PRESIÓN OEM LE1

Desarrollado para aplicaciones OEM. Construcción compacta de acero inoxidable con sensor cerámico. Los rangos disponibles incluyen Vac hasta 8700 psi (600 bar), amplia gama de conexiones mecánicas y eléctricas, precisión de ±0,5% (±1% para presiones ≤45 psi). Clasificaciones de carcasa IP65 e IP67, aprobación CE, 5 años de garantía

Adecuado para una variedad de aplicaciones que incluyen monitoreo de bombas y compresores, refrigeración y HVAC

Ir a la tienda
Solicitar Asesoría
Señal de salidaEstándar 2 hilos: 4-20 mA / Vs = 12-30 VccOpcional 3 hilos: 0,5-4,5 Vcc / Vs = 10-30 Vcc
Exactitud±0,5% FSO (±1% FSO para presiones ≤45 psi (3 x bar))
Tiempo de respuesta<10 ms
Aislamiento>100 MΩ a 50 V
Temperaturas permitidasEn funcionamiento: -40 °F a 212 °F (-40 °C a 100 °C)Compensación: 14°F a 176°F (-10°C a 80°C)
Puerto de presión/carcasa304 SS
Partes húmedasDiafragma: Cerámica (hasta 2900 psi)
Sellos: NBR, Diafragma: silicona (más de 3000 psi)
Consumo actual2 hilos: 25 mA máx.Tensión de 3 hilos: 5 mA (corriente de cortocircuito 20 mA)
CEMEMI: EN50087-1/-2EMS: EN50082-2
EstabilidadVibración: 10 g / 5 Hz a 200 HzChoque: 20 g / 11 ms
Vida útil de la operación  2 millones de ciclos
AprobaciónCE

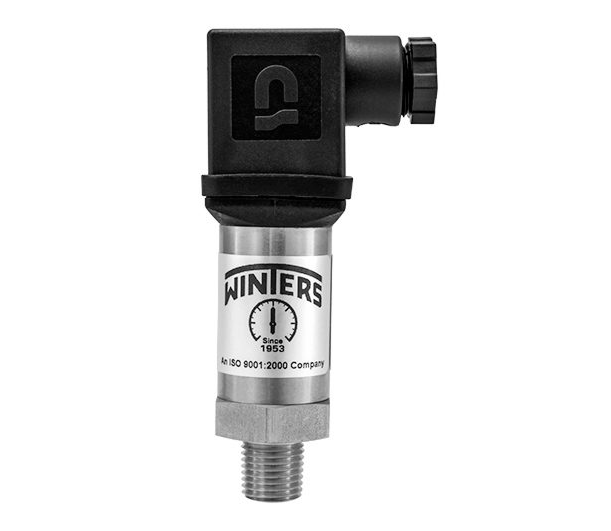

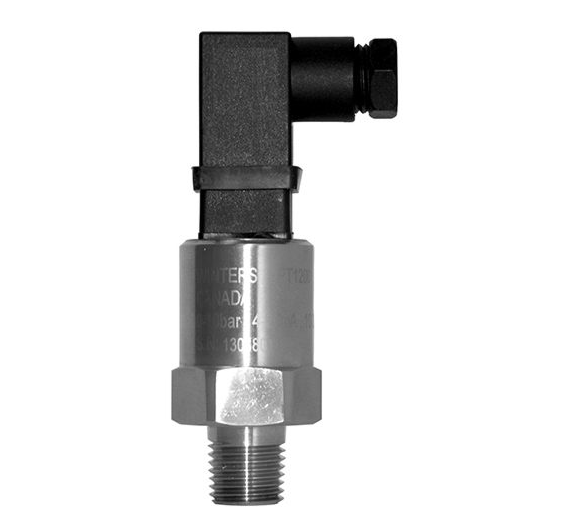

TRANSMISOR DE PRESIÓN DE USO GENERAL LE3

  • Desarrollado para uso en la industria general y aplicaciones OEM, donde la versatilidad y la economía son requisitos.
  • Construcción compacta de acero inoxidable con sensor cerámico
  • Los rangos disponibles incluyen pulg/Hg hasta 5000 psi
  • Amplia gama de conexiones mecánicas y eléctricas.
  • Precisión de ±0,5%
  • NEMA 4X / IP65 e IP67
  • Aprobado por CSA 2 cables, salida de 4-20 mA
  • Cumple con CE y RoHS
  • Aprobado para uso en exteriores.
  • Personalizable
  • 5 años de garantía

Adecuado para todo control de procesos y automatización, detección hidráulica y neumática, monitoreo de bombas y compresores, refrigeración y HVAC

Tienda
Solicitar Asesoría
Señal de salidaEstándar 2 hilos: 4-20 mA / Vs = 8-32 Vcc (CSA)Opcional 3 hilos: 0-10 V / Vs = 14-30 VccOpcional ratiométrico de 3 hilos: Vsig = 0,5-4,5 Vs / Vs = 5 ± 0,5 Vdc
Exactitud±0,5% FSO
AprobaciónCertificado CSA para equipos eléctricos.
Carga permitida2 hilos: Rmax = [(Vs – Vs min) / 0,02] Ohmios3 hilos: Rmín = 10 kOhmios
Efectos de influenciaAlimentación: 0,05% FSO / 10 VCarga: 0,05% FSO/kOhm
Tiempo de respuesta2 hilos: <10 ms3 hilos: <3 ms
Tasa de medición1kHz
Error térmico<±0,5% FSO/10K
Temperaturas permitidasMedio: -13°F a 257°F (-25°C a 125°C)Entorno electrónico: -13°F a 185°F (-25°C a 85°C)Almacenamiento: -40°F a 185°F (-40°C a 85°C)
Protección contra cortocircuitosPermanenteRatiométrico de 3 hilos: Ninguno
Protección de polaridad inversaSin daños. Sin función.
Protección electromagnéticaEmisión e inmunidad según EN 61326
EstabilidadVibración: 10 g, 25 Hz a 2 kHz según DIN EN 60068-2-6Choque: 500 g / 1 ms según DIN EN 60068-2-27
Grado de contaminación4, equipos eléctricos para uso en exteriores.
Puerto de presión/carcasa304 SS
Partes húmedasJuntas: FKM (estándar)Diafragma: Cerámica AI 2 O 3 96%
Peso120 gramos
Consumo actual2 hilos: 25 mA máx.Tensión de 3 hilos: 5 mA (corriente de cortocircuito 20 mA)3 hilos ratiométricos: 1,5 mA
Estabilidad a largo plazo<±0,3% FSO/año en condiciones de referencia
Vida útil de la operación>100 × 10 6 ciclos
Conformidad CEDirectiva EMC: 2004/108/CEDirectiva de equipos a presión: 97/23/CE (módulo A). Válido para dispositivos con sobrepresión máxima permitida > 3000 psi

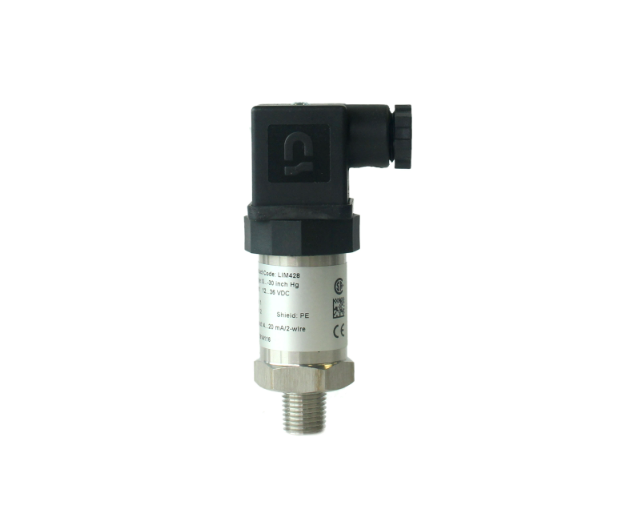

TRANSMISOR DE PRESIÓN DE MEDIOS AGRESIVOS LIM

  • Transmisor universal con un alto nivel de precisión y estabilidad.
  • Diseñado especialmente para medios agresivos
  • Construcción robusta de acero inoxidable con sensor cerámico
  • Los rangos disponibles incluyen pulg/Hg hasta 8700 psi
  • Amplia gama de conexiones mecánicas y eléctricas.
  • Precisión de ±0,5% FSO
  • NEMA 4X y 6P / IP65, IP67 o IP68
  • Aprobado por CSA 2 cables, salida de 4-20 mA
  • Cumple con CE y RoHS
  • Aprobado para uso en exteriores.
  • Personalizable
  • 5 años de garantía

Apropiado para monitoreo ambiental, máquinas herramienta y prensas, equipos de prueba y muchas otras aplicaciones.

Ir a la tienda
Solicitar Asesoría
Señal de salida4…20 mA, 2 hilos / Vs = 8-33 Vcc0…10 Vcc, 3 hilos / Vs = 12-33 Vcc1…5 Vcc, 3 cables / Vs = 7-33 Vcc0,5…4,5 V CC, 3 cables, salida radiométrica / Vs = 4,5-5,5 V CC (listado UL no incluido)
Tiempo de respuesta4…20 mA = 3 ms, todos los demás = 5 ms
Consumo actual4…20 mA = 22 mA máximo, todos los demás = 15 mA máximo
Exactitud±0,25 % de salida de escala completa
Estabilidad a largo plazo±0,2 % FSO (normalmente por año)
Partes mojadas316SS totalmente soldado o 17-4 PH SS con junta tórica NBR
Choque50 g, 11 ms, MIL-STD 202, método 213 G
Vibración15 g, 10 a 2000 Hz, MIL-STD 202
Temperatura de almacenamiento-40 a 100 grados C (-40 a 212 grados F)
Temperatura del medio-40 a 120 grados C (-40 a 248 grados F)
Protección contra polaridad inversaSí
Cumplimiento de normas EMI-EMCIEC 61000 4-2 a 4-6, IEC 61326-1 Clase A
Clasificación del recintoNEMA 4X; IP65 o IP67
AprobacionesListado por UL o reconocido por UL para EE. UU. y Canadá, CRN pendiente
CumplimientoRoHS, REACH, CE
Operación Vida1 millón de ciclos, mínimo
Peso120 gramos (4,23 onzas)

TRANSMISOR DE PRESIÓN DE MEDIOS AGRESIVOS LIM

INSTALACIÓN Y FUNCIONAMIENTO

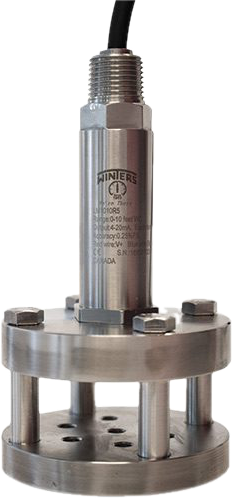

TRANSMISOR DE PRESIÓN SUMERGIBLE ANTI-OBSTRUCCIONES LM1

  • Transmisor sumergible de alta resistencia para medición de nivel en instalaciones de lodos y purines
  • Carcasa de acero inoxidable 316L con sensor antiobstrucción y sello de diafragma reforzado
  • Rangos estándar de 2 a 50 psi, rangos opcionales hasta 140 psi
  • ±0,25 % de precisión
  • Cable ventilado estándar de 33′ (10 m), también hay otras longitudes disponibles
  • NEMA 6P / IP68 para inmersión total
  • Compatible con RoHS
  • 5 años de garantía

Fabricado para medición de nivel en instalaciones de lodos y purines ( aguas residuales), incluidas estaciones elevadoras.

Solicitar Asesoría
Señal de salidaEstándar de 2 cables: 4-20 mA / Vs = 8-38 VccOpcional 3 cables: 0-5 V / Vs = 8-38 Vcc
ExactitudEstándar: ±0,5 % FSOOpcional: ±0,25 % FSO
Tiempo de respuesta<5 ms
Temperatura admisibleEn funcionamiento: de 0 °F a 200 °F (de -18 °C a 93 °C)Almacenamiento: -20 °F a 250 °F (-29 °C a 121 °C)
Protección contra polaridad inversaSin daños. Sin función.
Protección contra cortocircuitosHasta 40 Vcc
Compatibilidad electromagnéticaFiltrado interno
AlojamientoAcero inoxidable 316L
Puerto de presiónMontaje empotrado
Diafragma316L SS, triple asiento
Peso570 g (sin cable)
Conector eléctricoConducto sumergible NPTM de 1/2″
Protección contra rayosMOV y tubo de descarga de gas dual
Clasificación del recintoNEMA 6P/IP68

TRANSMISOR DE PRESIÓN SUMERGIBLE ANTI-OBSTRUCCIONES LM1

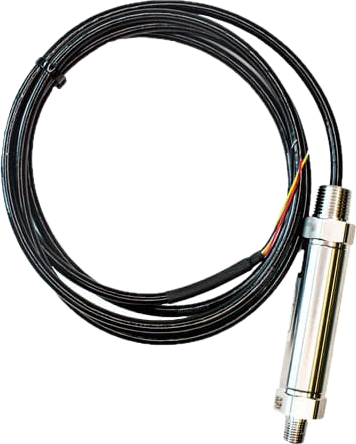

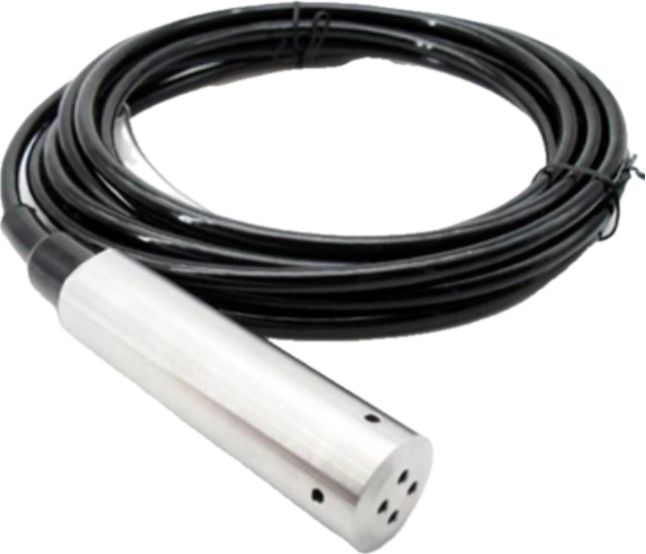

TRANSMISOR DE PRESIÓN SUMERGIBLE TOTALMENTE EN ACERO INOXIDABLE LM6

  • Diseñado para la medición continua de nivel en aguas limpias, embalses y plantas de tratamiento.
  • Carcasa robusta de acero inoxidable y sensor de acero inoxidable de alta precisión.
  • Cable ventilado PUR en varias longitudes
  • Rangos disponibles desde pulgadas de agua hasta 300 psi
  • Precisión estándar de ±0,35 %, ±0,25 % opcional
  • Clasificación IP68 para inmersión total y medición continua.
  • Marcado CE y compatible con RoHS
  • 5 años de garantía

Adecuado para todas las aplicaciones de medición de nivel y profundidad, incluidos tanques abiertos, aguas subterráneas, reservorios e instalaciones de tratamiento de agua.

Solicitar Asesoría
Señal de salida4…20 mA, 2 hilos / Vs = 10-30 Vcc5…4,5 V CC, 3 cables / Vs = 10-30 V CC0…5 Vcc, 3 hilos / Vs = 10-30 Vcc
Exactitud±0,35 % de salida de escala completa, ±0,25 % FSO opcional
Resistencia de cargaRL = (U-10)/0,02(Ω) (salida de corriente de 4~20 mA), >20 KΩ (salida de voltaje)
Estabilidad a largo plazo0,1 % de escala completa por año
Tiempo de respuesta1 ms
Temperatura de almacenamiento-40 a 85 grados C (-40 a 185 grados F)
Temperatura del medio0 a 85 grados C (32 a 185 grados F)
Resistencia de aislamiento100 MΩ a 250 VCC
Protección contra polaridad inversaSí
Protección contra rayosSí
Protección electromagnéticaIEC 61000
Clasificación del recintoIP68 para inmersión total y medición continua
Alojamiento1Cr18Ni9Ti
Partes mojadasSensor soldado 316L
Estabilidad a largo plazo±0,1 % FSO (normalmente por año)
Operación Vida1 millón de ciclos, mínimo

TRANSMISOR DE PRESIÓN SUMERGIBLE TOTALMENTE EN ACERO INOXIDABLE LM6

TRANSMISOR DE PRESIÓN HIDRÁULICA LMH

  • Ideal para todas las aplicaciones con vibración y pulsación.
  • Construcción compacta, totalmente de acero inoxidable.
  • Rangos disponibles desde baja presión hasta 15.000 psi (1.000 bar)
  • Amplia gama de conexiones mecánicas y eléctricas.
  • ±0,5 % de precisión
  • Totalmente protegido contra la oscuridad y el agua, IP65 e IP67
  • Tornillo limitador incorporado para proteger la electrónica.
  • 5 años de garantía

Adecuado para instalaciones comerciales, industriales y de procesos donde prevalecen las vibraciones.

Solicitar Asesoría
Señal de salida4…20 mA, 2 hilos / Vs = 12-30 Vcc0…10 Vcc, 3 hilos / Vs = 12-30 Vcc0…5 Vcc, 3 hilos / Vs = 12-30 Vcc
Consumo de cargaSalida de corriente: RL ≤ (Us-12)/20 kΩ, Salida de voltaje: RL > 10 kΩ
Tiempo de respuesta1 ms (10%…90%)
Exactitud±0,5 % de salida de escala completa
Estabilidad a largo plazo±0,02 % del nivel del mar
Partes mojadasTodo de acero inoxidable con sensor soldado 17-4 PH
Conexión de procesoConexiones NPT y G
Choque100 g 11 ms
Vibración20 g de 20 a 5000 Hz
Temperatura de almacenamiento-40 a 125 grados C (-40 a 257 grados F)
Temperatura del medio-40 a 125 grados C (-40 a 257 grados F)
Protección contra polaridad inversaSí
Conexiones eléctricasDIN 43650, M12, Packard, Cable Outlet y otros bajo pedido
Clasificación del recintoDIN 43650 IP65, M12 y salida de cable IP67
Operación Vida10 millones de ciclos
Clasificaciones de presión de prueba y de rupturaPresión máxima de trabajo a 2X, presión de rotura a 5X escala completa

TRANSMISOR DE PRESIÓN HIDRÁULICA LMH

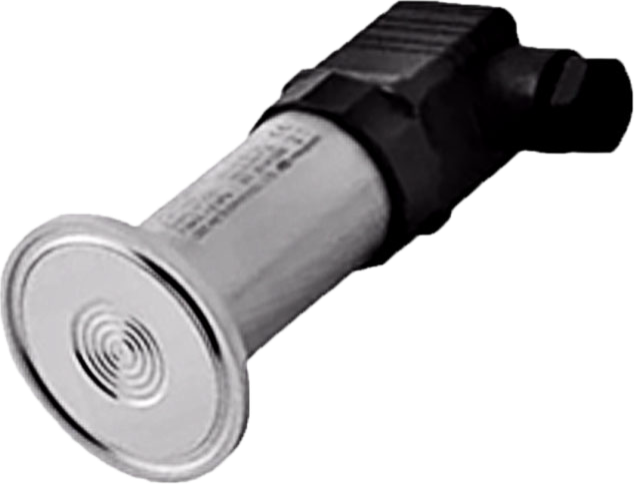

TRANSMISOR DE PRESIÓN SANITARIA LST

  • Abrazadera triple sanitaria con construcción totalmente de acero inoxidable diseñada para eliminar la acumulación de residuos en el diafragma.
  • Carcasa de acero inoxidable compacta pero resistente con sensor de acero inoxidable de alta precisión
  • Rangos disponibles desde vacío hasta 5.000 PSI (350 BAR)
  • Conexión eléctrica tipo DIN, salida de cable y M12 también disponibles
  • Precisión estándar de ±0,5 %, precisión opcional de ±0,25 %
  • Marcado CE y compatible con RoHS
  • Protección electromagnética
  • Garantía de 5 años

Con una conexión higiénica de triple abrazadera, el LST está diseñado para todas las aplicaciones sanitarias, incluidas las de alimentos y bebidas, productos lácteos, productos farmacéuticos y biotecnología.

Solicitar Asesoría
Señal de salida4…20 mA, 2 hilos / Vs = 10-30 Vcc0…10 Vcc, 3 hilos / Vs = 10-30 Vcc0…5 Vcc, 3 hilos / Vs = 10-30 Vcc1…5 Vcc, 3 hilos / Vs = 10-30 Vcc
Exactitud±0,5 % de salida de escala completa, ±0,25 % FSO opcional
Sobrecarga/Presión de rotura<1500 PSI a 200 %, <5000 PSI a 300 %
Resistencia de cargaRL = (U-10)/0,02(Ω) (salida de corriente de 4~20 mA), >20 KΩ (salida de voltaje)
Estabilidad a largo plazo±0,25 % FSO (normalmente por año)
Tiempo de respuesta1 ms
Temperatura de almacenamiento-10 a 70 grados C (14 a 158 grados F)
Temperatura de funcionamiento-40 a 85 grados C (-40 a 185 grados F)
Resistencia de aislamiento>100 MΩ a 50 VCC
Protección contra polaridad inversaSí
Protección electromagnéticaSí
Clasificación del recintoIP65 para DIN 43650-A, IP66 para salida de cable / M12
Alojamiento1Cr18Ni9Ti
Partes mojadasSensor soldado 316L
Conexiones de procesoAbrazadera triple de 1,5” (50,5 mm), 2,0” (64 mm) y 2,5” (78 mm)
Operación Vida1 millón de ciclos, mínimo
Peso185 gramos (0,4 libras)

TRANSMISOR DE PRESIÓN SANITARIA LST

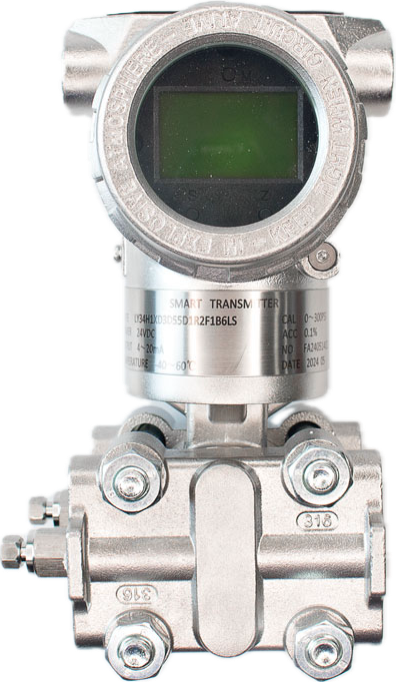

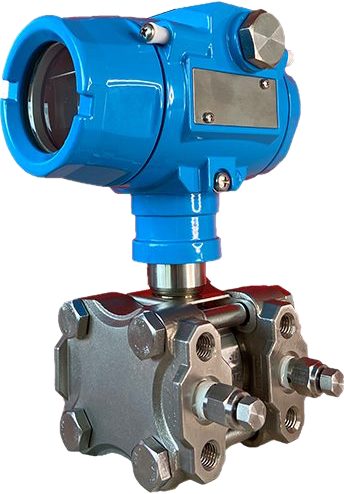

TRANSMISOR DE PRESIÓN DIFERENCIAL LTD

  • Diseñado para medir las presiones diferenciales de líquidos y gases.
  • Carcasa de acero inoxidable compacta pero resistente con sensor de acero inoxidable de alta precisión
  • Rangos disponibles desde baja presión hasta 500 PSI (34,5 BAR)
  • Conexión eléctrica tipo DIN, salida de cable también disponible
  • Estándar de precisión de ±0,5 %
  • Marcado CE y compatible con RoHS
  • Protección electromagnética
  • 5 años de garantía

Se utiliza para medir dos presiones diferentes y variables. Ideal para filtros de línea, medición de caudal, niveles de tanques de líquido y muchas otras aplicaciones comerciales e industriales

Solicitar Asesoría
Señal de salida4-20 mA, 2 hilos
0-5 Vcc o 0-10 Vcc
0…10 Vcc, 3 hilos / Vs = 10-30 Vcc
0…5 Vcc, 3 hilos / Vs = 10-30 Vcc
1…5 Vcc, 3 hilos / Vs = 10-30 Vcc
Exactitud±0,5 % de salida de escala completa
Sobrecarga/Presión de rotura150% / 3 veces
Resistencia de cargaRL = (U-10)/0,02(Ω) (salida de corriente de 4~20 mA), >20 KΩ (salida de voltaje)
Estabilidad a largo plazo±0,25 % FSO (normalmente por año)
Tiempo de respuesta1 ms
Temperatura de almacenamiento-10 a 70 grados C (14 a 158 grados F)
Temperatura de funcionamiento-40 a 85 grados C (-40 a 185 grados F)
Resistencia de aislamiento>100 MΩ a 50 VCC
Protección contra polaridad inversaSí
Protección electromagnéticaEN50081-1/2, EN50082-2
Clasificación del recintoIP65 para DIN 43650-A, IP66 para salida de cable
Alojamiento1Cr18Ni9Ti
Partes mojadasSensor soldado 316L
Conexiones de proceso1/4” NPT hembra o macho, G1/4 hembra o macho
Operación Vida1 millón de ciclos, mínimo
Protección contra rayosSí
Peso200 gramos (0,4 libras)

TRANSMISOR DE PRESIÓN DIFERENCIAL LTD

TRANSMISOR DE PRESIÓN DE MONTAJE EMPOTRADO LTF

  • Diafragma de acero inoxidable montado al ras para eliminar cualquier acumulación de residuos en la cavidad de presión.
  • Carcasa de acero inoxidable compacta pero resistente con sensor de acero inoxidable de alta precisión
  • Rangos disponibles desde vacío hasta 10,000 PSI (700 BAR)
  • Conexión eléctrica tipo DIN, salida de cable y M12 también disponibles
  • Precisión estándar de ±0,5 %, precisión opcional de ±0,25 %
  • Marcado CE y compatible con RoHS
  • Protección electromagnética
  • 5 años de garantía

Ideal para la medición de presión de fluidos o medios viscosos que pueden obstruir una conexión de proceso estándar.

Solicitar Asesoría
Señal de salida4…20 mA, 2 hilos / Vs = 10-30 Vcc0…10 Vcc, 3 hilos / Vs = 10-30 Vcc0…5 Vcc, 3 hilos / Vs = 10-30 Vcc1…5 Vcc, 3 hilos / Vs = 10-30 Vcc
Exactitud±0,5 % de salida de escala completa, ±0,25 % FSO opcional
Sobrecarga/Presión de rotura<1500 PSI a 200 %, <10 000 PSI a 300 %
Resistencia de cargaRL = (U-10)/0,02(Ω) (salida de corriente de 4~20 mA), >20 KΩ (salida de voltaje)
Estabilidad a largo plazo±0,25 % FSO (normalmente por año)
Tiempo de respuesta1 ms
Temperatura de almacenamiento-10 a 70 grados C (14 a 158 grados F)
Temperatura de funcionamiento-40 a 85 grados C (-40 a 185 grados F)
Resistencia de aislamiento>100 MΩ a 50 VCC
Polaridad inversaSí
ProtecciónSí
Protección electromagnéticaSí
Clasificación del recintoIP65 para DIN 43650-A, IP66 para salida de cable / M12
Alojamiento1Cr18Ni9Ti
Partes mojadasSensor soldado 316L
Conexiones de procesoG1/4, G1/2, G3/4, G1 y M20*1,5
Operación Vida1 millón de ciclos, mínimo
Peso185 gramos (0,4 libras)

TRANSMISOR DE PRESIÓN DE MONTAJE EMPOTRADO LTF

TRANSMISOR DE PRESIÓN A PRUEBA DE EXPLOSIONES LXP

  • Transmisor de alto rendimiento basado en microprocesador
  • Transmisor de presión inteligente a prueba de explosiones para áreas peligrosas
  • Construcción robusta de acero inoxidable con tecnología de detección de silicona.
  • Precisión del 0,1 %, 0,2 % o 0,5 % • Comunicaciones digitales HART o Modbus
  • Aprobado por cCSAus para ubicaciones peligrosas (hasta 10 000 psi)
  • 5 Cumple con NACE para aplicaciones de gas agrio
  • Cumplimiento ANSI de sello único pendiente • Registrado en CRN
  • 5 años de garantía

Adecuado para una variedad de instalaciones de transmisores de presión inteligentes y peligrosas,
incluidas plantas petroquímicas, tuberías, sistemas de transferencia de combustible
y plantas de energía.

Cualquier ubicación peligrosa que requiera un control de presión de alto rendimiento

Solicitar Asesoría
Señal de salida4/20 mA, 2 cables / V = ​​10-30 VCC4/20 mA + HART, 2 cables / V = ​​16,5-55 VCCModbus-RTU / RS485, 4 cables / V = ​​9-30 VCC0,5/4,5 VCC, 3 cables / V = ​​6-30 VCC0,5/4,5 VCC, salida radiométrica de 3 cables / V = ​​5 VCC
ExactitudURL estándar del 0,2 %, opcional del 0,1 % y del 0,5 %
Estabilidad0,1% URL por año
Rangos de temperaturaTemperatura de trabajo: -40/85 °C, -40/185 °F Temperatura de almacenamiento: -40/110 °C, -40/230 °F Temperatura del medio: Aceite de silicona -30/80 °C (-22/176 °F)
Humedad de trabajo0-95 %
Conexión de presión1/4″ o 1/2″ NPT M, 1/4″ o 1/2″ GM o M20
AlojamientoConstrucción totalmente de acero inoxidable, incluido sello soldado.
Partes mojadasAcero inoxidable 316L, compatible con NACE
Presión de sobrecarga1,5 x presión nominal
Consumo de energía< – 500 mW (salida de 20,8 mA a 24 VCC)
Vibración10 g, 25…2.000 Hz
Choque500 g, 1 ms
Clase de protecciónProtección EMI, ESD, RFI – Inmunidad a sobretensiones IEC61000-4-5
AprobacionesCSA para EE. UU. y Canadá (hasta 6000 psi): Clase I División 1 Grupo A, B, C y D T6 / Clase II División 1 Grupo E, F y G T80 grados C / Clase III Registrado en CRN
Clase de protecciónNorma IP67
Peso0,95 libras (0,43 kg)
Vida operativa10 millones de ciclos

TRANSMISOR DE PRESIÓN A PRUEBA DE EXPLOSIONES LXP

INSTALACIÓN Y FUNCIONAMIENTO

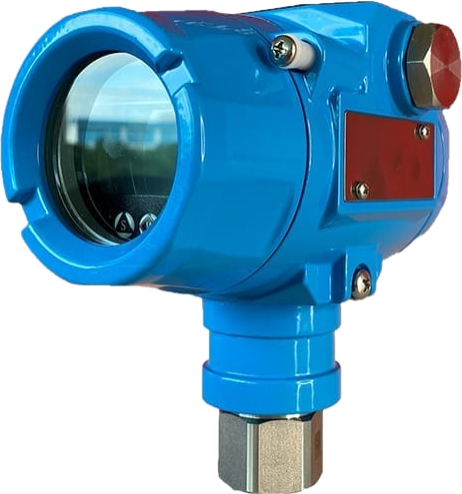

TRANSMISOR DE PRESIÓN INTELIGENTE A PRUEBA DE EXPLOSIONES WINSMART™ LY16

  • Transmisor de alto rendimiento basado en microprocesador
  • Transmisor de presión inteligente a prueba de explosiones para áreas peligrosas
  • Gas agrio compatible con NACE0175, sensor de temperatura incorporado
  • 0,2 % estándar; 0,5 %, 0,1 %, 0,075 % o 0,05 % opcional
  • Control de 3 botones fácil de operar, comunicaciones HART® o Modbus disponibles
  • Opción de bajo consumo disponible, función de puesta a cero para una calibración de campo segura, rango de 10:1 que permite la instalación en cualquier aplicación.
  • Registrado en CRN, hasta 6000 psi
  • Garantía de 5 años

Monitoreo de presión para petróleo y gas, control de procesos de boca de pozo, instalaciones petroquímicas, equipos de generación de energía y todas las ubicaciones peligrosas.

Solicitar Asesoría
Señal de salida4/20 mA, 2 hilos / V = ​​10,5-55 V CC
4/20 mA + HART, 2 hilos / V = ​​16,5-55 V CC
1/5 V CC, 3 hilos / V = ​​10,5-55 V CC
Modbus, 4 hilos / V = ​​9-30 V CC
Pantalla LCD Pantalla LCD (estándar) o sin pantalla LCD (opcional)
Exactitud 0,2 % estándar; 0,5 %, 0,1 %, 0,075 % o 0,05 % opcional
Estabilidad0,1% anual
Rango de temperaturaTrabajo: -40/85 °C (con pantalla -20/70 °C), -40/185 °F (sin pantalla -4/158 °F)
Almacenamiento: -40/110 °C (con pantalla -40/85 °C), -40/230 °F (sin pantalla -40/185 °F)
Medio: relleno de aceite de silicona: -40/120 °C (-40/248 °F)
Humedad de trabajo5-100% a 40°C (104°F)
Conexión de presión1/4” o 1/2” NPTM o F, 1/4” o 1/2” GM (orificio grande de 10 mm)
AlojamientoCarcasa robusta de aluminio fundido a presión, pintada de azul.
Partes mojadasAcero inoxidable 316L
Presión de sobrecarga1,5 x presión nominal
Consumo de energía<=500 mW a 24 VCC, 20,8 mA (LCD); </=493 mW a 24 VCC, 20,55 mA (sin LCD)
Hora de despertar6 segundos
Vibración20 g, 20 Hz…5 kHz
Según pruebas GB/T 1827.3 / IEC 61298-3, <0,1 % URL
Choque20 g, 20 Hz…5 kHz
Unidades de presión disponibleskPa, Mpa, bar, psi, mmHg, mmH2O, mH2O, inH2O, ftH2O, inHg, mHg, TORR, mbar, g/cm2,
kg/cm2, Pa, ATM
Unidades de temperatura disponiblesCelsius, Fahrenheit
Clase de protecciónProtección contra EMI, ESD, RFI, polaridad inversa; protección contra sobretensiones IEC1000-4-5
AprobacionesCSA, para EE. UU. y Canadá
• Clase I, División 1, Grupo A, B, C y D T6 | Clase II, División 1, Grupo E, F y G T80oC | Clase III
Intertek, para EE. UU. y Canadá
• Clase I, Zona 0 A Ex ia IIC T6 Gb | Clase I, División 1, Grupo AD, T6 | – 40oC a 60oC
Clase de protecciónIP66 / IP67
Peso2,9 libras (1,3 kg)
Vida operativa100 millones de ciclos

TRANSMISOR DE PRESIÓN INTELIGENTE A PRUEBA DE EXPLOSIONES WINSMART™ LY16

MANUAL E INSTRUCCIONES

TRANSMISOR DE PRESIÓN DIFERENCIAL INTELIGENTE A PRUEBA DE EXPLOSIONES WINSMART™ LY36

  • Transmisor de alto rendimiento basado en monosilicona
  • Transmisor de presión diferencial inteligente a prueba de explosiones para áreas peligrosas
  • Gas agrio conforme a NACE0175
  • Sensor de temperatura incorporado
  • 0,075% o 0,05% de precisión
  • Control de 3 botones fácil de operar
  • Están disponibles comunicaciones HART® o Modbus
  • Opción de bajo consumo disponible
  • Función de puesta a cero para una calibración de campo segura
  • La capacidad de rango de 10:1 permite la instalación en cualquier aplicación.
  • Registrado en CRN
  • Garantía de 5 años
  • Los transmisores de presión diferencial son instrumentos útiles para medir la diferencia entre dos presiones. Si busca un transmisor de presión diferencial, ¡no busque más! Nuestro transmisor de presión diferencial inteligente LY36 es uno de los transmisores de presión diferencial de mayor rendimiento del mercado.

Monitoreo de presión diferencial para instalaciones de petróleo y gas, control de procesos de boca de pozo, instalaciones petroquímicas, equipos de generación de energía y todas las ubicaciones peligrosas.

Solicitar Asesoría
Señal de salida4/20 mA, 2 hilos / V = ​​10,5-55 V CC
4/20 mA + HART, 2 hilos / V = ​​16,5-55 V CC
1/5 V CC, 3 hilos / V = ​​10,5-55 V CC
Modbus, 4 hilos / V = ​​9-30 V CC
LCD  >PantallaDisponible con pantalla LCD (estándar) o sin pantalla LCD (opcional)
Exactitud0,075 % URL estándar, 0,05 % opcional
Estabilidad0,2% cada 5 años
Rango de temperaturaTrabajo: -40/85 °C (con pantalla -20/70 °C), -40/185 °F (sin pantalla -4/158 °F)
Almacenamiento: -40/110 °C (con pantalla -40/85 °C), -40/230 °F (sin pantalla -40/185 °F)
Medio: relleno de aceite de silicona: -40/120 °C (-40/248 °F)
Humedad de trabajo5-100% a 40°C (104°F)
Conexión de presión1/4” o 1/2” NPTM o F, 1/4” o 1/2” GM (orificio grande de 12 mm)
AlojamientoCarcasa robusta de aluminio fundido a presión, pintada de azul.
Partes mojadasAcero inoxidable 316L con junta tórica de PTFE (Hastelloy® C opcional)
Presión de sobrecargaMáximo de 3.600 o 6.000 psi
Consumo de energía= 500 mW a 24 VCC, 20,8 mA (LCD); </= 493 mW a 24 VCC, 20,55 mA (sin LCD)
Hora de despertar6 segundos
Vibración20 g, 20 Hz…5 kHz
Según pruebas GB/T 1827.3 / IEC 61298-3, <0,1 % URL
Choque20 g, 20 Hz…5 kHz
Unidades de presión disponibleskPa, Mpa, bar, psi, mmHg, mmH2O, mH2O, inH2O, ftH2O, inHg, mHg, TORR, mbar, g/cm2, kg/cm2, Pa, ATM
Unidades de temperatura disponiblesCelsius, Fahrenheit
Clase de protecciónProtección contra EMI, ESD, RFI, polaridad inversa; protección contra sobretensiones IEC1000-4-5
AprobacionesCSA, para EE. UU. y Canadá
• Clase I, División 1, Grupo A, B, C y D T6 | Clase II, División 1, Grupo E, F y G T80oC | Clase III
Intertek, para EE. UU. y Canadá
• Clase I, Zona 0 A Ex ia IIC T6 Gb | Clase I, División 1, Grupo AD, T6 | – 40oC a 60oC
Clase de protecciónIP66 / IP67
Peso8,8 libras (4,0 kg)
Vida operativa100 millones de ciclos

TRANSMISOR DE PRESIÓN DIFERENCIAL INTELIGENTE A PRUEBA DE EXPLOSIONES WINSMART™ LY36

MANUAL E INSTRUCCIONES

TRANSMISOR DE PRESIÓN WinSMART™ LY14

  • Transmisor de presión digital multifuncional inteligente diseñado para aplicaciones industriales
  • Diseños a prueba de explosiones e intrínsecamente seguros para ubicaciones peligrosas
  • Carcasa de acero inoxidable y aluminio.
  • Medición de presión manométrica y absoluta
  • 0,1% de precisión
  • Control de 3 botones fácil de operar con pantalla de 5 dígitos
  • Comunicación digital 4/20 mA más HART®
  • Calibración a cero simplificada mediante la funcionalidad de pulsar un botón
  • La capacidad de rango de 10:1 permite la instalación en cualquier aplicación.

Adecuado para medición de presión en instalaciones de petróleo y gas (en tierra y en alta mar), generación de energía, incluidas instalaciones de energía renovable, ubicaciones de aguas residuales y muchas otras áreas peligrosas.

Solicitar Asesoría
Aporte4/20 mA + HART, 2 cables / V = ​​9-32 VCC
Pantalla LCDDisponible con pantalla LCD (estándar) o sin pantalla LCD (opcional)
ExactitudURL estándar del 0,1 %
Estabilidad0,2% de la URL durante dos años
Rangos de temperaturaTemperatura de trabajo/medio: -25/95 °C (con pantalla -13/203 °F), -40/185 °C (sin pantalla -4/158 °F)Temperatura ambiente: -40/60 °C (con pantalla -40/140 °F), -40/115 °C (sin pantalla -4/240 °F)Temperatura de almacenamiento: -40/110 °C (con pantalla -40/85 °F), -40/230 °C (sin pantalla -40/446 °F)
Humedad de trabajo0-100% humedad relativa
Conexión de presión1/2” NPT macho o hembra, G1/2”, M20*1,5
Alojamiento304SS, 316SS, carcasa de aluminio fundido a presión resistente (pintada de azul)
Partes mojadasConexión de proceso de acero inoxidable 316, diafragma de 316 L
Tiempo de respuesta200 ms
Hora de encender2 segundos (con amortiguación mínima habilitada)
Consumo de energía<162,8 mW
Efecto de vibración+/- 0,005 % de URL por G a 200 Hz, de acuerdo con IEC60770-1:1999
Unidades de presión disponibleskPa, Mpa, bar, psi, mmHg, mmH2O, mH2O, inH2O, ftH2O, inHg, mHg, TORR, mbar, g/cm2, kg/cm2, Pa, ATM, m, cm, mm
Clase de protecciónEMC, protección contra polaridad inversa
AprobaciónATEX, II 2 G Ex db IIC T6 GbATEX, II 1 G Ex ia IIC T1~T6 GaParámetros intrínsecamente seguros: Ui=28 Vcc, Ii=93 mA, Pi=0,65 W, Ci=5 nF, Li=0 mH
Clase de protecciónIP66
Peso5,95 libras (2,7 kg)
Vida operativa100 millones de ciclos

TRANSMISOR DE PRESIÓN WinSMART™ LY14

MANUAL Y FUNCIONAMIENTO

TRANSMISOR DE PRESIÓN DIFERENCIAL WinSMART™ LY34

  • Transmisor de presión diferencial digital multifuncional inteligente diseñado para aplicaciones industriales
  • Diseños a prueba de explosiones e intrínsecamente seguros para ubicaciones peligrosas
  • Carcasa de acero inoxidable y aluminio.
  • Medición de presión manométrica, absoluta y diferencial
  • 0,1% de precisión
  • Control de 3 botones fácil de operar con pantalla de 5 dígitos y gráfico de barras del 100 %
  • Comunicación digital 4/20 mA más HART®
  • Calibración a cero simplificada mediante la funcionalidad de pulsar un botón
  • La capacidad de rango de 10:1 permite la instalación en cualquier aplicación.
  • Ideal para ubicaciones peligrosas que requieren una carcasa de acero inoxidable o de aluminio fundido a presión.
  • Adecuado para medición de presión diferencial en instalaciones de petróleo y gas (en tierra y en alta mar), generación de energía, incluidas instalaciones de energía renovable, monitoreo de filtración, nivel de tanques y medición de flujo en áreas peligrosas.
Solicitar Asesoría
Señal de salida4/20 mA + HART, 2 cables / V = ​​9-32 VCC
Pantalla LCDDisponible con pantalla LCD (estándar) o sin pantalla LCD (opcional)
ExactitudURL estándar del 0,1 %
Estabilidad0,2% de la URL durante dos años
Rangos de temperaturaTemperatura de trabajo/medio: -25/95 °C (con pantalla -13/203 °F), -40/185 °C (sin pantalla -4/158 °F)Temperatura ambiente: -40/60 °C (con pantalla -40/140 °F), -40/115 °C (sin pantalla -4/240 °F)Temperatura de almacenamiento: -40/110 °C (con pantalla -40/85 °F), -40/230 °C (sin pantalla -40/446 °F)
Humedad de trabajo0-100% humedad relativa
Alojamiento304SS, 316SS, carcasa de aluminio fundido a presión resistente (pintada de azul)
Conexión de presión2 adaptadores NPT F de 1/4” y NPT F de 1/2” disponibles
DiafragmaAcero inoxidable 316L con BUNA-N, Hastelloy® C o Monel o Tántalo más juntas tóricas de Vitron o PTFE opcionales
Desagües y respiraderos304SS o 316SS
Tiempo de respuesta200 ms
Encender el tiempo2 segundos (con presa mínima)

TRANSMISOR DE PRESIÓN DIFERENCIAL WinSMART™ LY34

MANUAL Y FUNCIONAMIENTO
